Dispositivo inclinable hidráulico de las cucharones de la transferencia con el cilindro inclinable hidráulico

Dispositivo inclinable hidráulico para el sistema de colada de aluminio fundido automático de las cucharones de la transferencia con el cilindro inclinable hidráulico

1. USO DEL EQUIPO

El dispositivo inclinable hidráulico se utiliza para inclinar las cucharones de la transferencia y verter el aluminio fundido de las cucharones.

2. CARACTERÍSTICAS DEL EQUIPO
• Operación fácil
• Con seguridad verter el aluminio fundido
• Ningunos recambios
• El ángulo de inclinación puede ser 90 grados

3. ESTRUCTURA Y COMPOSICIÓN

---- El equipo se compone principalmente de inclinar el soporte, soporte fijo, inclinando el cilindro, el sistema hydráulico, el sistema de control eléctrico y otras piezas. El aspecto y las dimensiones relacionadas estarán según el dibujo de la cucharón.

---- El dispositivo es fijado en la tierra en un cierto lugar en el taller, con los botones de la operación por el manual en el gabinete.

---- El soporte que titula se compone de un chasis, una ayuda vertical, una placa de guía, una boca que coloca la tarjeta y otras piezas. Se hace de la placa de acero y del acero de la sección después de procesar necesario y de soldar con autógena, y tiene suficiente fuerza. El marco se compone de dos porciones: la base y el marco de torneado. El marco inferior se hace del acero soldado con autógena de la sección, con los apoyos verticales y las placas de guía soldadas con autógena en el top, y los apoyos verticales se hacen del acero de la sección y se sueldan con autógena con las placas de acero dentro para asegurar suficiente fuerza de la ayuda.

----- El soporte fijo se compone de ayuda vertical, de base y de otras piezas. La ayuda y la base se hacen del acero perfilado alineado con el refuerzo de las placas de la costilla.

---- El sistema hydráulico incluye la estación hidráulica, el bloque de la válvula, el circuito del aceite del control y otras piezas. La inclinación del equipo es controlada por una válvula de inversión electromágnetica. El sistema de control electrónico del sistema hydráulico necesita utilizar los componentes de Siemens y de Schneider para asegurar la operación normal del sistema, y la operación de torneado adopta el método de la sacudida.

---- El sistema que inclina debe ser seguro y confiable con un sistema de protección de la seguridad, y las cerraduras hydráulicas se deben utilizar en el circuito hidráulico del cilindro de fijación para asegurar la fijación confiable.

---- El cilindro inclinable del aceite adopta un cilindro agujereado grande del aceite, que tiene una fuerza de sustentación grande, y el sello de aceite adopta un sello de aceite resistente de alta temperatura importado.

---- Cuando el cilindro es completamente extendido, el ángulo inclinable máximo del soporte inclinable es mayor de 90 grados.

---- Circuito hidráulico del dispositivo de seguridad del diseño de sistemas

---- La barra de pistón del cilindro hidráulico debe tener suficiente resistencia al final, a la fuerza y a la corrosión. Ninguna sacudida y ninguna salida del aceite durante sin carga y carga. La superficie externa del tubo de aceite del cilindro hidráulico se debe tratar para prevenir temperatura alta

---- El gabinete de control es un tipo a prueba de polvo autosuficiente, y el grueso de la placa de acero del gabinete no es menos de 1.2m m.

4. PARÁMETROS PRINCIPALES

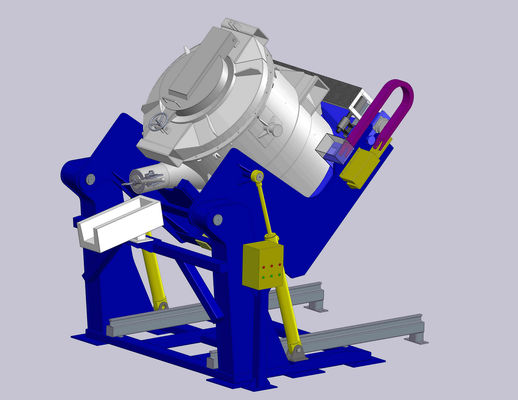

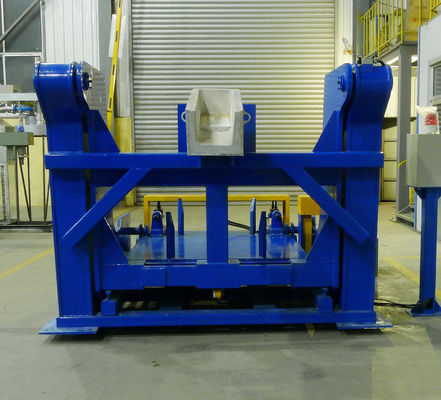

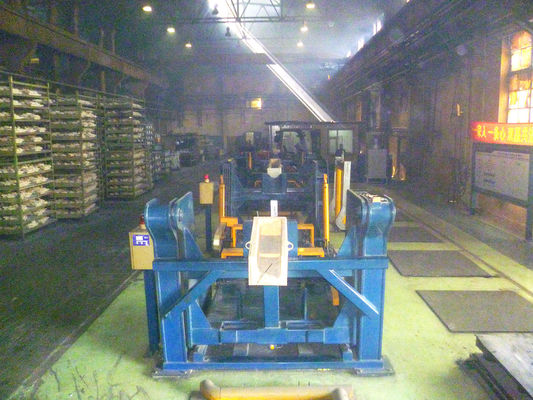

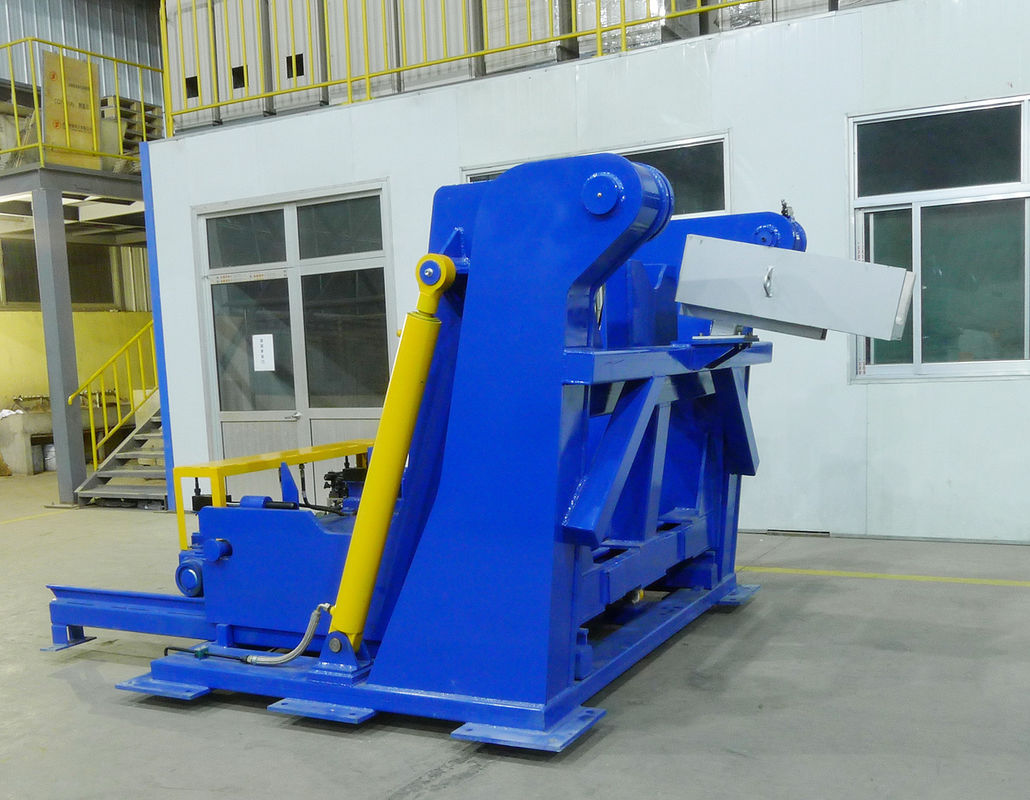

5. Imágenes del equipo
