Mechero de gas regenerador usado en el horno fusorio de aluminio de YGL-1000Q

Fusión de aluminio de aluminio de fusión y que celebra de gas regenerador del pedazo del horno fusorio del horno de crisol YGL-1000Q

1. USO DEL EQUIPO

• El equipo se utiliza para el transporte y la fusión de los pedazos de aluminio, y se puede inclinar hidráulicamente para verter el aluminio fundido en el horno que se sostiene de aluminio fundido.

• Tipo YGL-1000Q

2. COMPOSICIÓN DEL EQUIPO

3. CARACTERÍSTICAS DEL EQUIPO

3.1. Cuerpo del horno

- El horno de crisol puede inclinar por el sistema hydráulico. Y la cáscara del horno es hecha por los materiales de soldadura de la placa de acero y del acero, y otros del metal Q235

- La boca de la chimenea del horno inclinable hace frente a la boca superior del crisol, y una “cortina del calor” se forma en la boca del crisol para reducir pérdida de calor en el crisol mientras que calienta de la boca superior del crisol.

- La parte inferior del cuerpo del horno se proporciona un puerto líquido de la salida, y una punta de prueba líquida de la salida se proporciona en el puerto líquido de la salida. Cuando el crisol se escapa el líquido de aluminio, una alarma puede ser detectada a tiempo y se corta la calefacción.

- El hogar en la parte inferior del hogar se hace del material refractario pesado moldeable. El hogar que alinea el material en el lado del hogar se hace de ladrillos refractarios y de lanas pesados de la fibra para formar una guarnición compuesta. Esta combinación de materiales no sólo se asegura de que la guarnición tenga buenas propiedades del aislamiento térmico, pero también se asegura de que la guarnición pueda soportar el impacto directo de la llama de la combustión.

- Termopar de la medida de la temperatura--Un termopar de la medida de la temperatura del horno se utiliza para medir y para controlar la temperatura del horno, y un termopar líquido de aluminio de la medida de la temperatura se utiliza para controlar la temperatura del líquido de aluminio. Hay un principal y un auxiliar entre los dos, el principal y el auxiliar pueden ser convertidos

3.2. Sistema inclinable hidráulico

- El horno de crisol es hidráulicamente inclinable. El soporte inclinable se hace de la placa de acero y de acero soldada con autógena del canal para asegurar suficiente fuerza y estabilidad estructural.

- El sistema hydráulico incluye la estación hidráulica, la válvula direccional electromágnetica, la válvula de válvula reguladora unidireccional, el cilindro hidráulico y otras piezas.

- Un extremo del cilindro hidráulico apoya el soporte giratorio fijo y puede girar a lo largo del eje de ayuda, y el otro extremo se fija en el cuerpo del horno. Cuando la barra de pistón del cilindro hidráulico se elimina, el cuerpo del horno se levanta para arriba, y el cuerpo del horno se inclina a lo largo del eje de rotación del soporte giratorio.

- El control de la inclinación adopta la operación manual de la válvula direccional electromágnetica, que puede parar o cambiar la dirección en cualquier momento.

- Fije los interruptores del viaje en las dos posiciones extremas de la inclinación para asegurar seguridad de la inclinación.

3.3. Sistema ardiendo

- La hornilla es un mechero de gas automático de Baltur importado de Italia. El combustible es gas natural; la presión del gas es 5000Pa (el poder calorífico del gas natural es 8600 kcal/cúbicos).

- Cuando la presión del combustible de la combustión cae al límite más bajo (ajustable de 0-3000Pa), la retransmisión de la presión envía una señal de cortar la válvula electromagnética del suministro de gas (viene con la hornilla). Cuando el monitor de la llama no puede detectar la combustión normal de la llama, cortará automáticamente la válvula electromagnética del suministro de gas y dará una indicación de alarma.

- La hornilla está instalada en una carretilla movible, que es conducida por el cilindro.

- Antes de que se incline el cuerpo del horno, el sistema de control debe asegurarse de que el tubo de combustión de las salidas de la hornilla del puerto de la combustión del cuerpo del horno a tiempo.

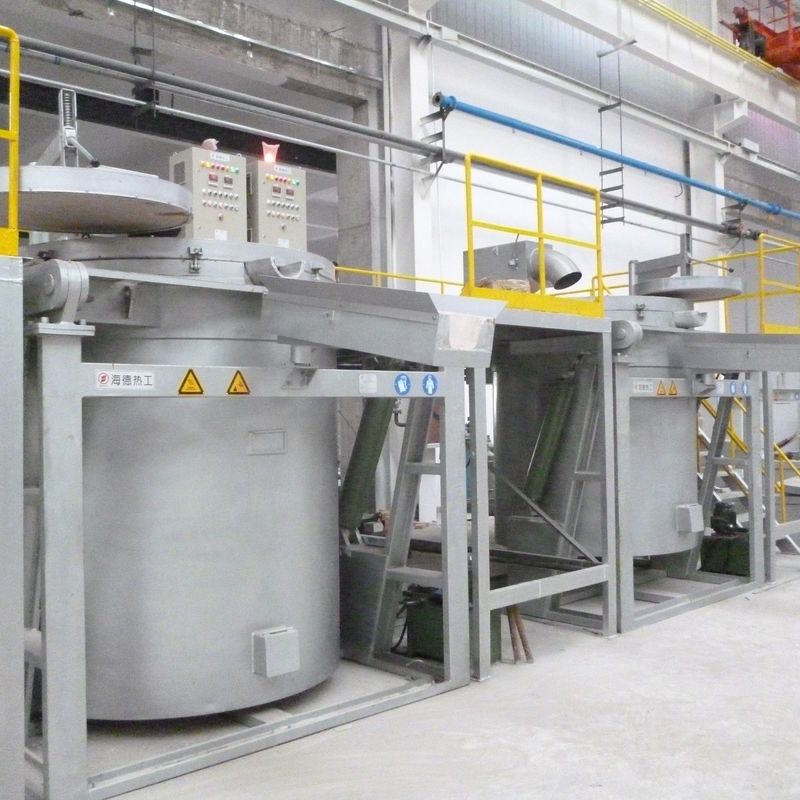

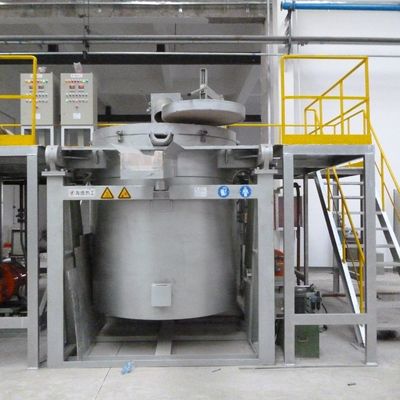

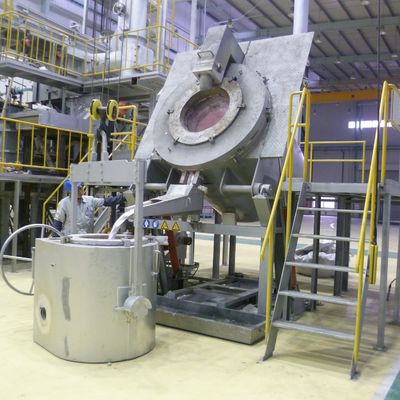

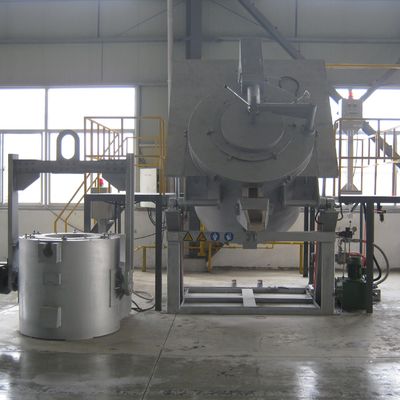

4. Imagen del equipo

5. PARÁMETROS PRINCIPALES
