Datos del producto:
|
| Función: | Tipo inyector rotatorio del lado del horno del flujo | Ventaja: | Reduzca la pérdida terma, alta eficacia de desgasificación |
|---|---|---|---|
| Gas: | N2, Cl2 y AR comprimidos | Voltaje: | 380V 50HZ |
| Eficacia de desgasificación: | el 30% | Instalación: | Instalado en el lado del horno |
| Ambiente de trabajo: | Menos que 230℃ | ||
| Resaltar: | Máquina de desgasificación de aluminio,Desgasificación de aluminio y sistema de fundición |
||
Tipo desgasificación de aluminio fundida del inyector rotatorio del flujo y sistema de fundición del lado del horno al lado de la puerta del horno
1. Introducción del equipo
El motor conduce el rotor del grafito sumergido en el líquido de aluminio para girar, y al mismo tiempo, el nitrógeno de gran pureza (o el argón) se introduce en el líquido de aluminio a través del rotor del grafito. El rotor del refinador puede romper con eficacia para arriba el gas inerte en pequeñas burbujas. Las burbujas se dispersan y se flotan uniformemente en el aluminio fundido. La presión parcial del hidrógeno en el aluminio fundido es más alta que ésa en las burbujas, y el hidrógeno difundirá en el gas inerte y el flotador a la superficie líquida con las burbujas, reduciendo de tal modo con eficacia el contenido de hidrógeno en el aluminio fundido.
• Deshidrogenación/retiro/dealkalization de la impureza
• ¡Una de las tecnologías de desgasificación de aluminio fundidas más eficaces, la primera opción para los bastidores de aluminio de gama alta!
El inyector rotatorio del flujo del lado del horno puede ser instalado entre el horno que se sostiene dos y ejecutar el proceso de desgasificación en el horno que se sostiene para quitar el hidrógeno y las impurezas. Un dispositivo puede servir el horno que se sostiene dos que requiere menos espacio cuando el espacio es un obstáculo para la instalación de equipo.
2. Configuración de equipo
| No. | Nombre componente | Cantidad | Unidad | Fabricante |
| 1 | Carretilla de la electricidad | 1 | Fije | Hydeb |
| 2 | Sistema de la rotación | 1 | Fije | Hydeb |
| 3 | Extensión del rotor y sistema de la contracción | 1 | Fije | Hydeb |
| 4 | Sistema de la rotación del rotor | 1 | Fije | Hydeb |
| 5 | Sistema de alimentación del flujo | 1 | Fije | Hydeb |
| 6 | Sistema del control automático | 1 | Fije | Hydeb |
3. Características del equipo
La solubilidad del hidrógeno en el aluminio fundido está muy arriba, que reducirá las propiedades físicas y el funcionamiento que trabaja a máquina de bastidores. Para echar los bastidores de alta calidad, el contenido del hidrógeno en aluminio fundido se debe controlar en un nivel inferior.
El equipo entero es firme y rígido, y no hay inquietud durante uso.
El mecanismo de alimentación del flujo se hace del acero inoxidable 304, que es resistente a la corrosión, pulverizado uniformemente, y la cantidad de polvo añadida es infinitamente ajustable.
El eje del grafito es conectado por el bloque-clip, que tiene buen coaxiality con el eje giratorio del equipo y es conveniente para el desmontaje y la asamblea.
El rotor giratorio que procesa requisitos es coaxiality estricto, bueno, la vibración es más pequeño que el producto de otros competidores.
El eje de rotor puede correr durante mucho tiempo en el ambiente de 200 °C.
El mecanismo que camina de la carretilla móvil adopta el carril de guía especial de formación y el rodillo autolubricador, que está libre de mantenimiento en la operación diaria.
Comparado con el método refinador de fundición manual, puede reducir la intensidad de trabajo de trabajadores y asegurar el efecto refinador.
a. Reduzca el consumo de flujo
b. Acelere la fusión de las aleaciones inútiles e intermedias
c. Haga la composición química y la temperatura del uniforme del derretimiento
d. Reduzca o elimine el uso del cloro o del fluoruro
e. Reduzca el humo y las emisiones de polvo
f. Mejore la seguridad y sanidad de trabajadores.
Todos los componentes utilizan las piezas confiables suministradas por el Siemens, el Schneider y la otra marca internacional famosa.
4. Proceso de trabajo
1. Parada de la hornilla del horno que derrite la materia prima, y abrir la puerta lateral en el horno.
2. Accionado por control remoto la carretilla eléctrica cerca la puerta del horno
3. Tape el zócalo de la corriente eléctrica y el argón/el nitrógeno comprimidos
4. Mando a distancia el inyector rotatorio del flujo para trabajar acordando el proceso de determinación automáticamente
5. El rotor se traslada al horno antes de que el impeledor se sumerja en el aluminio fundido
6. Soplos del argón/del nitrógeno fuera del rotor y el trasladar del rotor al aluminio fundido hasta que se sumerja el impeledor.
7. Comience a girar el rotor y el impeledor
8. Los trabajos de alimentación del sistema del flujo e inyectar el flujo en el aluminio fundido
9. Cuando se hace el proceso refinador, la alarma comienza para la alarma al trabajador
10. Parada del rotor para hacer girar y para mover el impeledor del impeledor
11. El argón/el nitrógeno comprimidos para soplar fuera del rotor
12. El rotor se mueve de nuevo a la posición que espera y se acaba el proceso de desgasificación.
13. Mando a distancia el inyector rotatorio del flujo a la otra posición para el proceso de desgasificación y de fundición siguiente del horno que celebra.
5. Parámetros principales
| Artículo | Datos | Observación | |
| Gas refinador | El Purity% | ≥99.997 | Argón o nitrógeno de la pureza elevada |
| MPa de la presión | 0.1-0.6 ajustable | ||
| ³ /h del flujo m | 5.7~25.5 ajustable | ||
| Electricidad | Fase | 3 fases 4 alambres | ||
| Voltaje V | 380V | |||
| Herzios de la frecuencia | 50Hz | |||
| Kilovatio total del poder | ||||
| Motor móvil de la carretilla | Kilovatio del poder | Para la mudanza de la carretilla | ||
| Motor del eje de rotor | Kilovatio del poder | Para la rotación del eje | ||
| Motor de alimentación del flujo | Kilovatio del poder | Para la alimentación del flujo | ||
| Ángulo biselado del rotor | ||||
| Circulación de aluminio fundida | ||||
| Eficacia del retiro del hidrógeno | el >30% (después de 30 minutos que desgasifican proceso) | |||
| Fúndase la velocidad de alimentación | 0~6KG/min | |||
| Velocidad r/min del rotor | Ajustado por VFD | |||
| Minuto refinador de desgasificación del tiempo | Ajustable | |||
| ℃ de aluminio fundido de la temperatura | 640-850 | Durante el refinamiento | ||

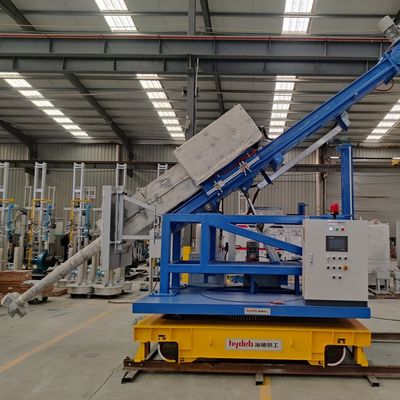

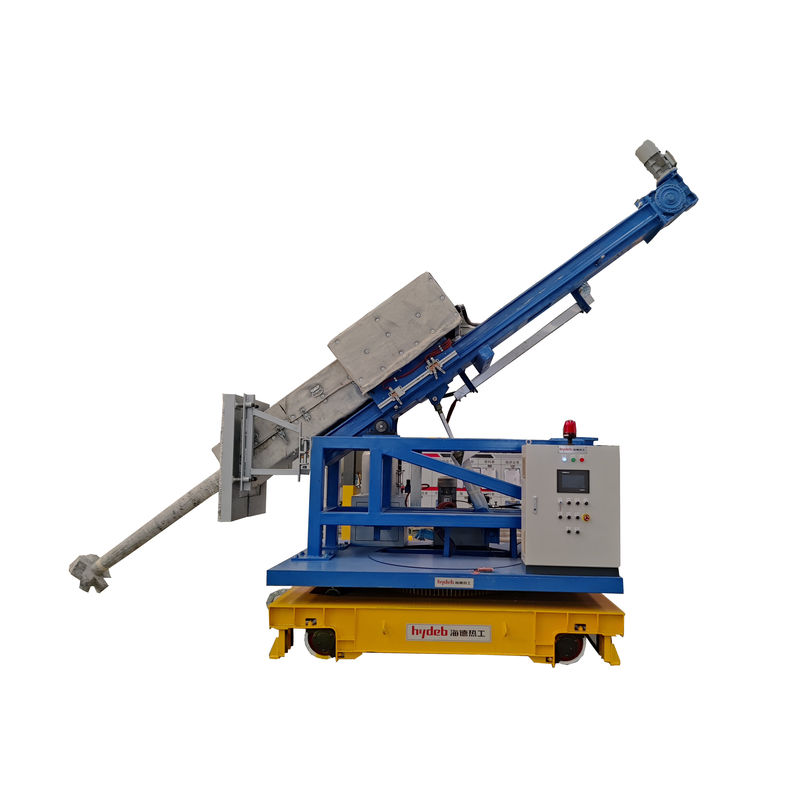

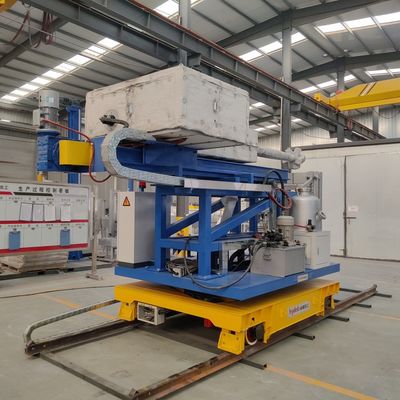

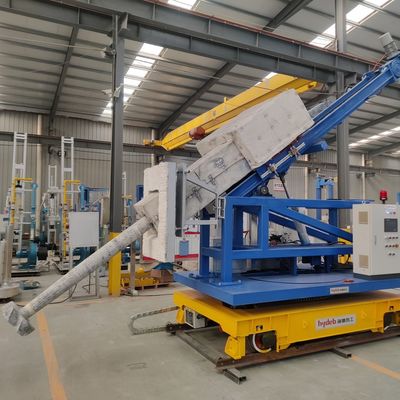

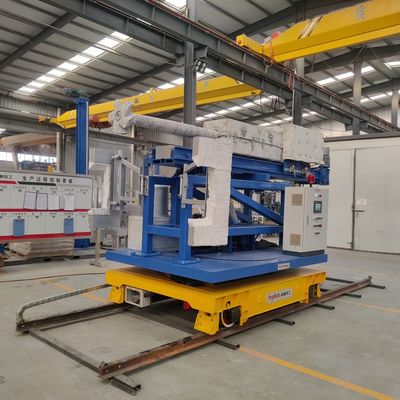

6. Imágenes del equipo
